レーザー加工機製作
CO2レーザー加工機製作
2023年2月 FabLab西播磨オリジナルのCO2レーザー加工機を企画・設計・製造し、
六甲山クリエイティブラボへ納品しました！
1. マシンスペック
| Machine spec | Description |
|---|---|
| 加工可能材料 | MDF, 木材, ゴム, コルク, プラスチック, 紙, 皮 (※注:使用禁止の材料を除く) |
| ワークエリア | 約 900 mm(w) x 600 mm (L) |
| コントローラー | RuiDa Controller |
| 制御 Software | RUIDA RDWorks Software, LightBurn |
使用禁止の材料:
| 禁止材料 | 例 | 危険性 |
|---|---|---|
| 塩化物 | 塩ビ板・塩ビパイプ・塩ビシートなど | 有毒ガス発生、機械にもダメージ（錆） |
| 鏡・鏡面加工の物 | - | 同レーザーが反射し機械に穴 失明・怪我の可能性 |
| 強燃性の物 | 火薬・強発火性のもの （スプレー缶・バッテリー・塗料など） |
火災・爆発 |
| フッ素を含む材料 | テープやゴムシートなど | 有毒ガス発生 |
2. 開発者
- 竹田 一成
- 役割: 総合プロデュース・機械・電気・制御の設計及び製作
- バックグラウンド: 機械工学エンジニア（メカエンジニア）
- 前職:
- 三菱電機エンジニア
- 理化学研究所(播磨) (SPring-8)のエンジニアチーム
- 現職: Digico, LLC CEO, 兼 FabLab 西播磨創設者
3. パーツ購入先
| Title | Where to purchase |
|---|---|
| 機構部品 | MISUMI |
| 機構（オリジナルパーツ） | MISUMI Meivy |
| 電気・制御部品 | AliExpress, VITAL system, HICON, GECKODRIVE |
4. 加工テスト
-

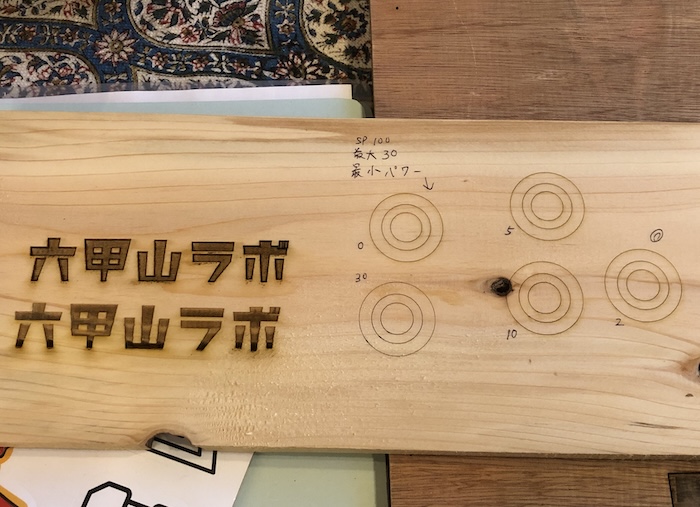

彫刻（素材：木材）
-

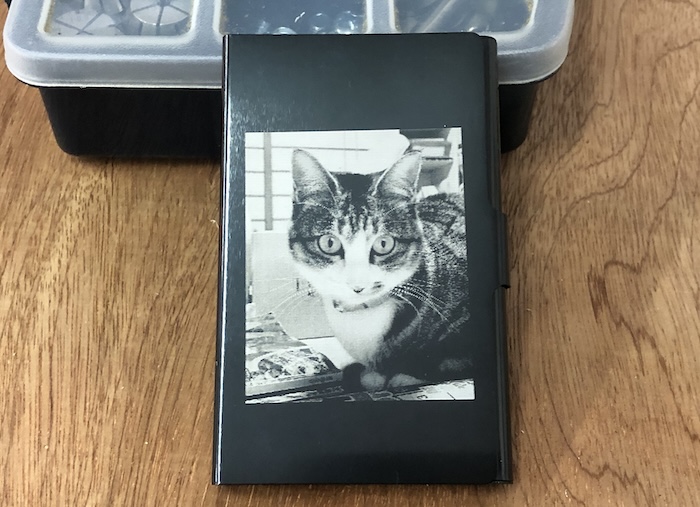

彫刻（素材：アルマイト）
-
切断（シナベニア 厚さ5mm）- 動画
