講習

  • ラボの機材ごとに、操作方法やルールを学習していただきます。
  • 未使用期間が長く、操作を忘れている方は、再講習を受けていただきます。

機材利用

  • ラボの機材は予約の上、ご利用ください。
  • 機材利用に対し、利用料金を頂きます。
  • 利用される各機材の消耗品・材料は、ご利用者にてご購入ください。
  • 機材によっては、スタッフの立ち会いが必須となります。

事前準備

  • 予め、データ作成の上、機材をご利用ください。
    (データの作成等のご依頼に関しては、予めご相談ください。)
  • 材料の準備および確認(機材によっては、加工不可の材料があるので注意)

以下、ファブラボ西播磨の機械・ツールを紹介します。

1.CNC Machining

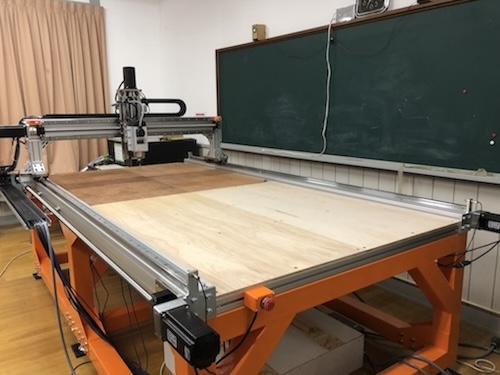

1-1 ) Digico-MILL48 Version 5

  • 木の板材を切削加工し、家具などを作るための大型のルーター
  • Fab Lab西播磨完全オリジナルマシン
    -->more details

Image title

machine spec Description
Processable materials Wood, Processable materials (Acrylic, Polycarbonate, PVC, etc), aluminum
Work area About 1300 mm(w) x 2500 mm (L) x 150 mm (H)
Feed rate 1-3000 mm/min
Spindle speed max 18000 r/min

2.CNC milling

2-1) Roland_MODELA MDX-40A

  • ケミカルウッド(擬木)、樹脂、軽金属などを切削する高精度フライス盤
  • 基板切削など
  • MDX-40 (Update to MDX-40A)

Image title

machine spec Description
Cuttable material Resins such as chemical wood and modeling wax (metal not sup- ported)
Work area 305 (x) x 305 (y) x 105 (z) mm
Workpiece table size Width x depth: 305 × 305 mm
Loadable workpiece weight 4kg
Operating speed XY axis: 7 to 3000 mm/min.
Z axis: 7 to 1800 mm/min.
Spindle Motor DC brushless motor, max 100W
Spindle rotation 4,500 to 15,000 rpm
Overall Machine Size 669 x 760 x 554 mm
Software resolution 0.01mm/step (RML-1)
0.001mm/step (NC code)
Control command sets RML-1, NC code
Computer Model preinstalled with Windows 7, Vista (32/64-bit edition) or XP, or upgraded computer originally preinstalled with Windows XP or later

2-2) LUNYEE_3018 Pro Ultra

  • ケミカルウッド(擬木)、樹脂、軽金属などを切削する高精度フライス盤
  • 基板切削など

Image title

machine spec Description
Cuttable material Plastic, wood, aluminum, copper
Driver Chip 3*A4988
Control Board 3 Axis 5.2 GRBL 1.1f
Machine Size 485x415x374mm
Work area 300x180x80mm
Precision ±0.1
Maximum operating speed 5000mm/min
Maximum processing speed 2000mm/min
Maximum acceleration 200mm/s²
Spindle Power 500W
Power 48V 500W
Emergency stop switch Support

3. レーザー加工機

  • 紙や木材、アクリルなどの板材をカット、彫刻する

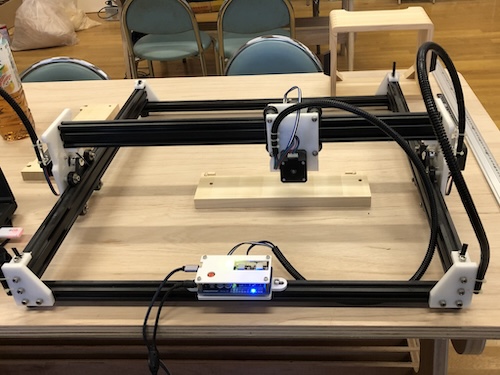

3-1) LED Laser

  • 木材などの彫刻向
  • 塩ビ系など一部ご利用不可の素材あり

Image title

3-2) xTool_P2S 55W, CO2

  • アクリル/木材などの切断・彫刻
  • 塩ビ系など一部ご利用不可の素材あり

Image title

machine spec Description
処理モード レーザー切断、レーザー彫刻
対応素材 レーザー切断可能: 木材、アクリル、布、革
レーザー彫刻可能: 金属、ガラス、竹、セラミック
作業エリア 600 mm × 305 mm
最大加工高さ ライザーベースあり: 215 mm
接続方法  USB/Wi-Fi
Software Description
対応ソフトウェア xTool Creative Space
オペレーティングシステム Android/iOS/iPad/Windows/macOS

4.Cutting Machine

4-1)silhouetter CAMEO 3

  • カッティングシートや紙のカット
  • ステッカー製作、ペーパークラフト、基板製作(銅フィルム)、ステンシル版製作など

Image title

machine spec Description
Attachable paper size 304.8 mm (12inch) / 215.4mm (LETTER) / 210 mm (A4)
cut Speed Max 100 mm/s
cut pressure Max 2.1 N (210 gf)
Number of pens that can be attached 2
Cuttable materials フィルム: 厚み 0.1 mm 以下 (高輝度反射フィルム除く)
[紙]ケント紙 157 g / m2、画用紙、はがき、スクラップブッキング用紙、インクジェットフォト紙、バジル紙、0.5 mm 厚紙
対応OS Windows 10 / 8.1, Mac OS X 10.10 以上

5. 3Dプリンタ(熱溶解積層法)

  • 3Dデータをもとに、樹脂などを立体として出力する。

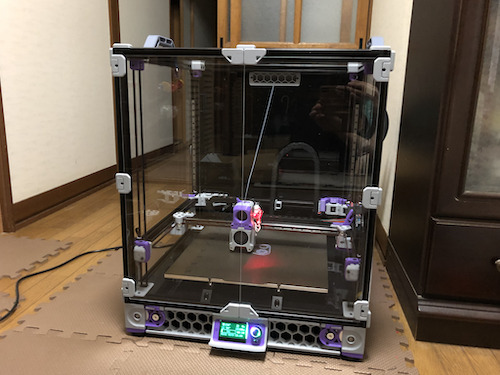

5-1) Voron design_VORON 2

  • 熱溶解積層法
  • 高速3DP
  • オープンソース3DP

Image title

5-2) Bambu Lab_A1 mini

  • 熱溶解積層法3DP
    Image title
machine spec Description
最大造形堆積  180 x 180 x 180 mm³
ノズル直径  0.4 mm, 0.6 mm
フィラメント直径 1.75mm
ヘッド最大移動速度 500 mm/s
ヘッド最大移動加速度 10m/s²
対応フィラメント  推奨: PLA, PETG, TPU, PVA
非推奨: ABS, ASA, PC, PA, PET, Carbon/Glass Fiber Reinforced Polymer
Software Description
対応ソフトウェア Bambu Studio
オペレーティングシステム macOS, Windows

5-3) Bambu Lab_P1S

  • 熱溶解積層法3DP
  • マルチカラー with AMS Combo

Image title

machine spec Description
最大造形堆積 256 x 256 x 256 mm³
ノズル直径  0.4 mm
フィラメント直径 1.75mm
ヘッド最大移動速度 500 mm/s
ヘッド最大移動加速度 20 m/s²
対応フィラメント  推奨:PLA, PETG, TPU, PVA, PET, ABS, ASA
非推奨: PA, PC

6. 3Dプリンタ(光造形)

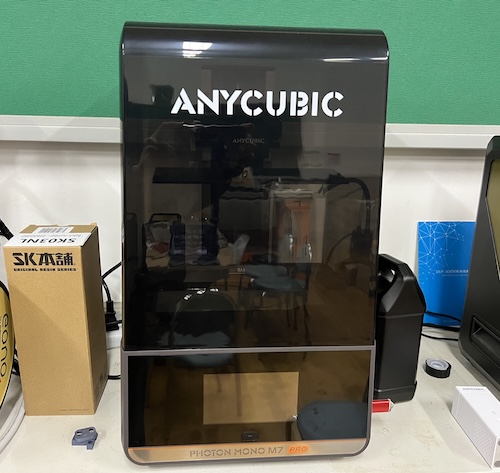

6-1) Anycubic_Photon Mono M7 Pro

  • 光造形3DP
  • レジン硬化で立体造形
  • アレルギー注意

Image title

machine spec Description
光源 ライトターボ3.0(COB+フレネルレンズ)
LCDスクリーン 10.1インチモノクロLCDスクリーン
LCD解像度 14K (13320 * 5120)
XY解像度 16.8*24.8μm
本体サイズ 315(L) 312(W) 520mm(H)
造型可能サイズ 126(D) 223(W) 230mm(H)
Software Anycubic Slicing、CHITU、Tango
印刷速度 スタンダードレジン:最高速度:130mm/hr(0.1mm の層にて)

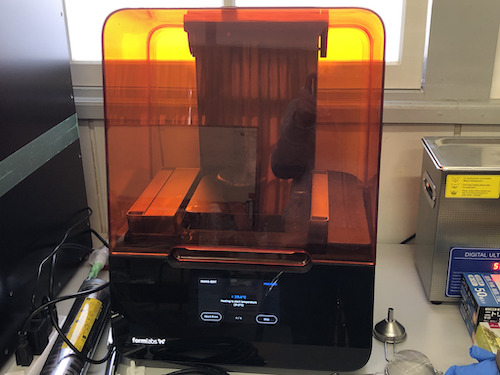

6-2) Formlabs_Form3

  • 光造形3DP
  • Industrial-quality レジン 3D printer
  • レジン硬化で立体造形
  • アレルギー注意

Image title

machine spec Description
Printing technology SLA, LFS(Low Force Stereolithography)
Supported print materials 30+ Functional Resins:
Layer pitch 25- 300 micron
Support material Automatic Generation
Work size 145 x 145 x 185 mm
Printer dimensions 405(W) x 375(D) x 530 (H) mm
Software Preform
Official site formlabs

7.工具

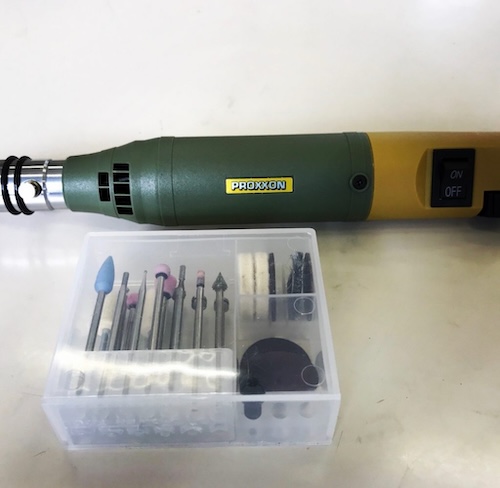

7-1) ミニルーター

  • プロクソン(PROXXON) ミニルーターセット MM100 No.28525-S
    alt text

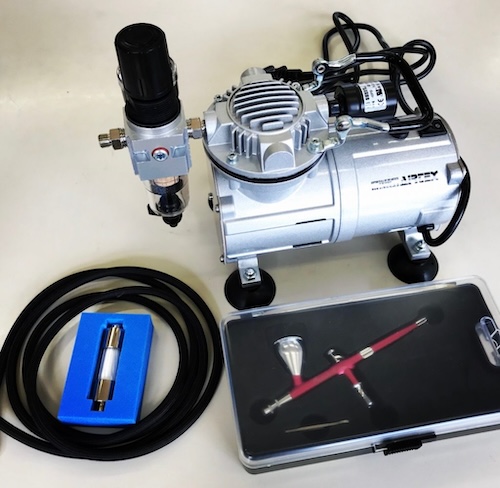

7-2) エアブラシ

  • エアテックス エアブラシ
    ビューティフォープラス パッション/赤 0.3mm XP-B4B
    ![alt text](./img/machine/hand_tool/air-brush.jpg

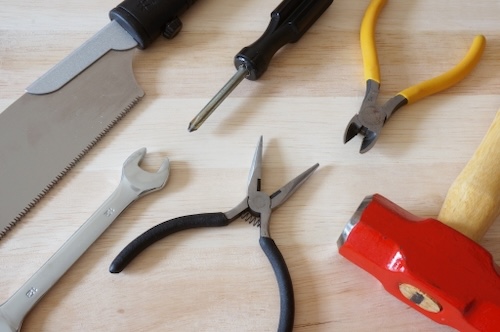

7-3) ハンドツール

  • 各種工具
    alt text
