レーザー加工機製作

CO2レーザー加工機製作


2024年2月　FabLab西播磨オリジナルのCO2レーザー加工機を企画・設計・製造し、
六甲山クリエイティブラボへ納品しました！

alt text

1. マシンスペック

Machine spec Description
加工可能材料 MDF, 木材, ゴム, コルク, プラスチック, 紙, 皮
(※注:使用禁止の材料を除く)
ワークエリア 約 900 mm(w) x 600 mm (L)
コントローラー RuiDa Controller
制御 Software RUIDA RDWorks Software, LightBurn

使用禁止の材料:

禁止材料 　　 例 　　　　　　 　 危険性
塩化物 塩ビ板・塩ビパイプ・塩ビシートなど 有毒ガス発生、機械にもダメージ（錆）
鏡・鏡面加工の物 - 同レーザーが反射し機械に穴
失明・怪我の可能性
強燃性の物 　　　 火薬・強発火性のもの
（スプレー缶・バッテリー・塗料など）		 火災・爆発
フッ素を含む材料 テープやゴムシートなど　　　　　　　 有毒ガス発生

2. 開発者

  • 竹田 一成
    • 役割: 総合プロデュース・機械・電気・制御の設計及び製作
    • バックグラウンド: 機械工学エンジニア（メカエンジニア）
    • 前職:
    • 現職: Digico, LLC CEO, 兼　FabLab 西播磨創設者

3. パーツ購入先

Title Where to purchase
機構部品 MISUMI
機構（オリジナルパーツ） MISUMI Meivy
電気・制御部品 AliExpress, VITAL system, HICON, GECKODRIVE

4. 工程

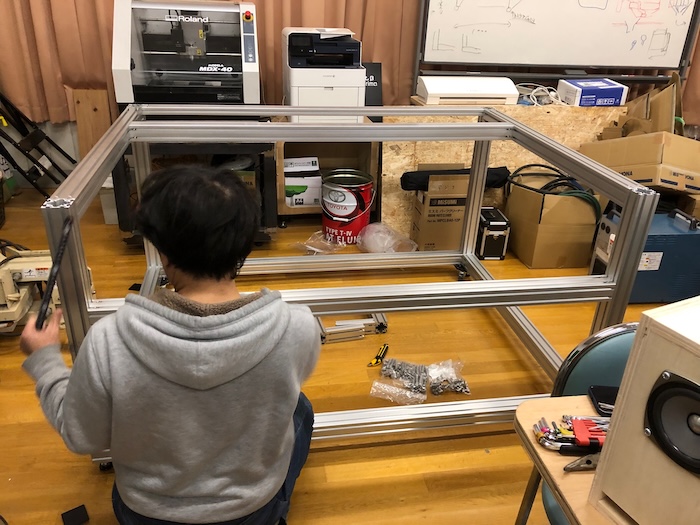

  1. フレーム組立 alt text

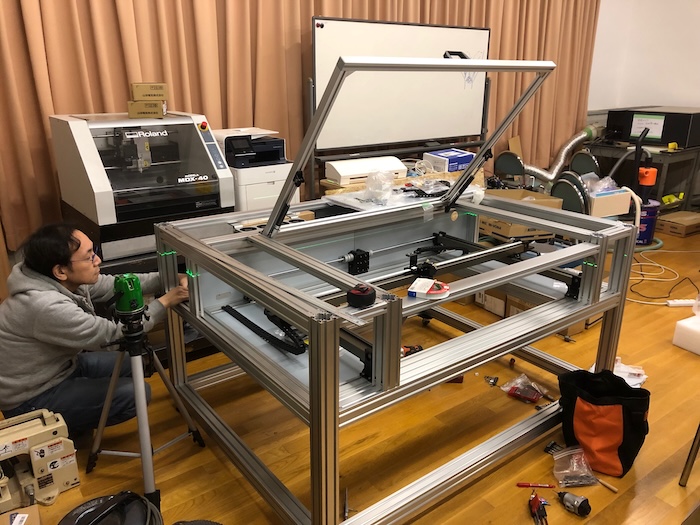

  2. レーザー取り付け alt text

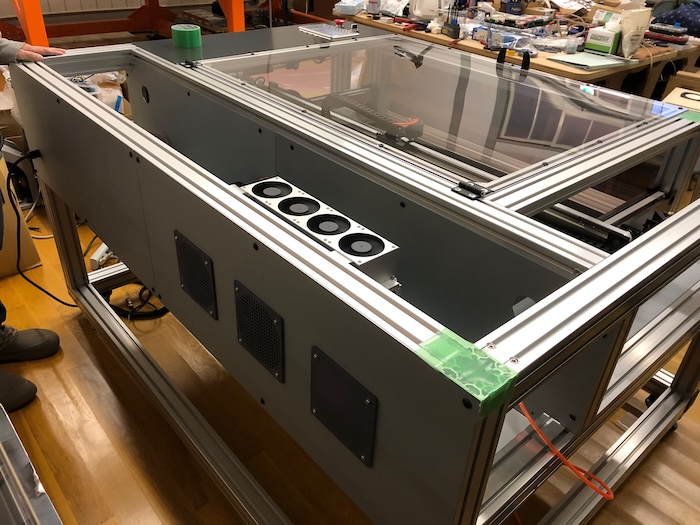

  3. 電材・空気孔など設置 alt text

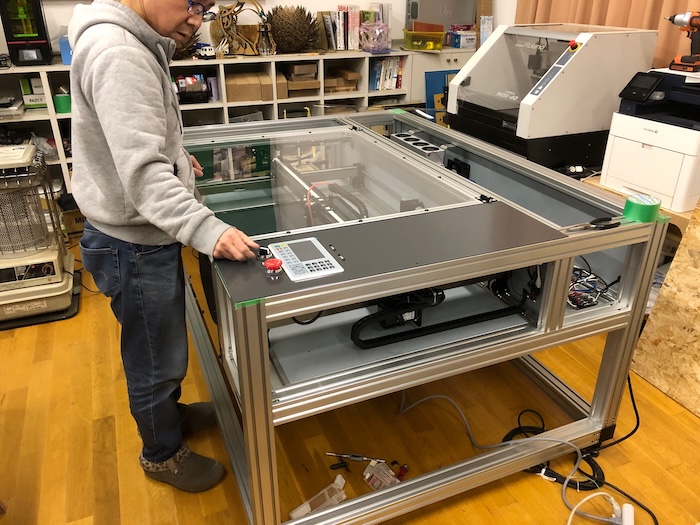

  4. コントローラー・非常停止ボタン　設置 alt text
  5. 周囲のパネル取り付け
  6. レーザー照射角度の調整
  7. レーザー孔照射テスト

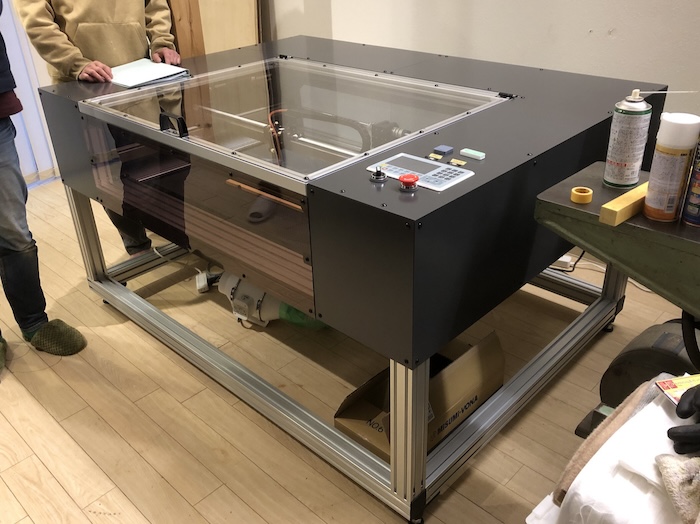

  8. 完成 alt text

5. 加工テスト

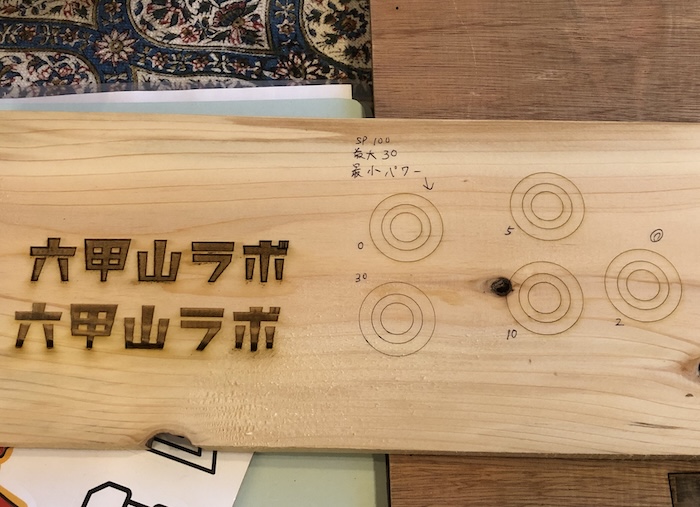

  • 彫刻（素材：木材） alt text

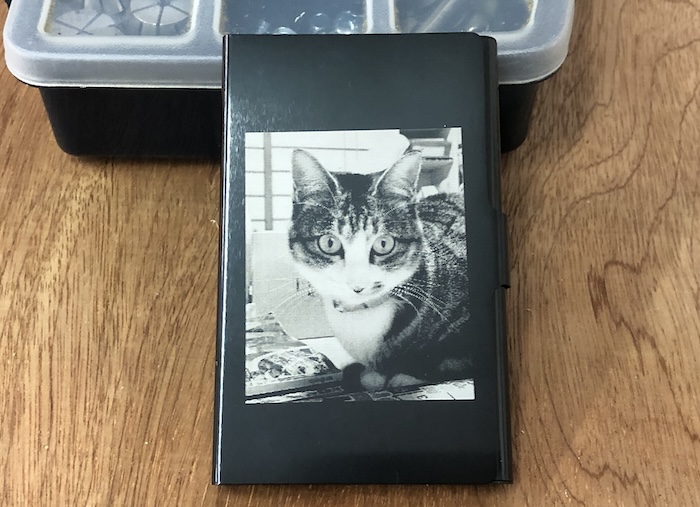

  • 彫刻（素材：アルマイト） alt text

  • 切断（シナベニア　厚さ5mm）- 動画
